Portílová bruska řady BP
Moderní bruska pro nástrojárny
Rovinné brusky
výbava pro použití v 21. století
Řidící systém X-Solution
rychlé intuitivní ovládání
Určeno pro broušení velkých forem
zvyšení efektivy o 30% oproti konvenčním
Automatická servo řízená hlava
efektivní a přesné broušení pod úhlem
Dvou-stajonové brusky
s šířkou stolu 1000 mm
 |
automatické broušení a orovnání kotouče |
 |
připraveno pro Průmysl 4.0 |
Klíčové vlastnosti:
- Intuitivní a jednoduché ovládání
- Tuhá litinové konstrukce stroje
- Propracované a snadné brousící cykly
- Nadstandardní výbava a výzbroj stroje
Technické parametry:

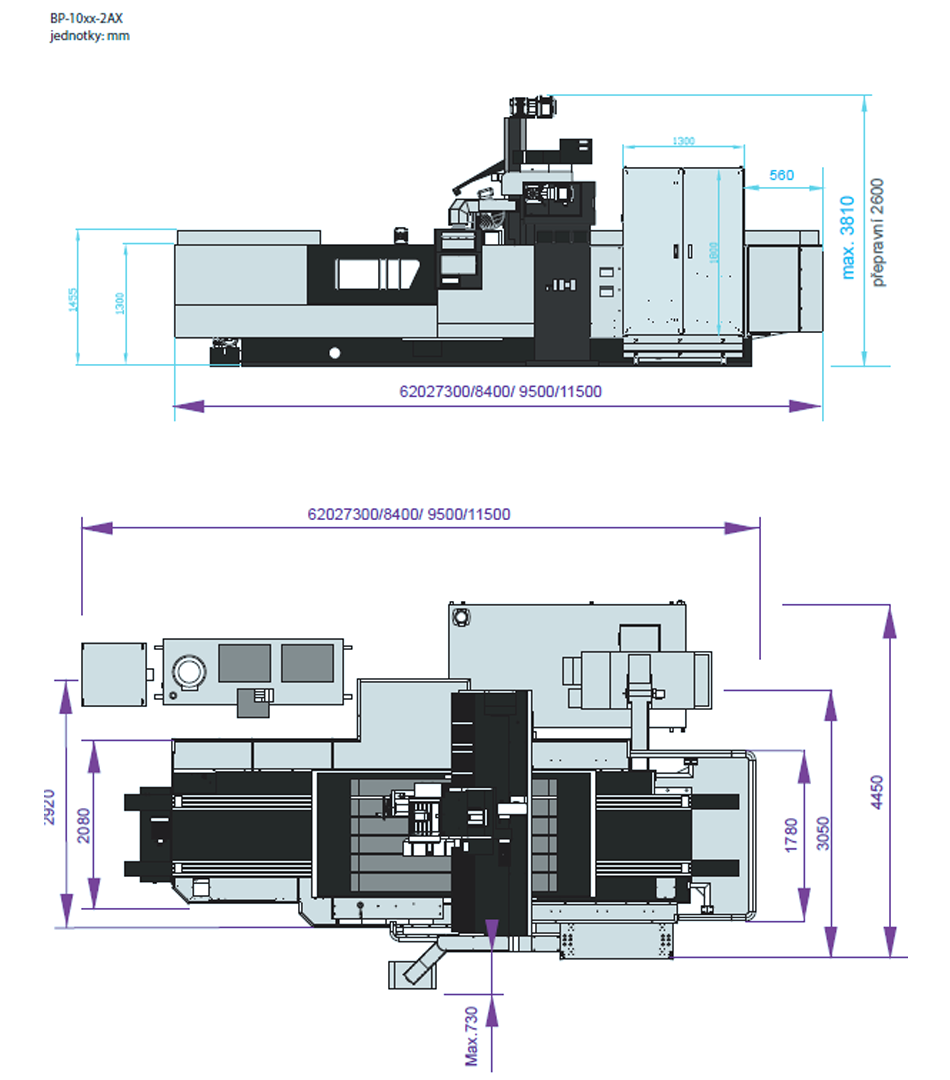

| Model | BP-1015 | BP-1020 | BP-1025 | BP-1030 | BP-1040 |
|---|---|---|---|---|---|
| Max. pojezd (mm) | 1200x1650 | 1200x2150 | 1200x2650 | 1200x3150 | 1200x4150 |
| Výška osy vřetena od stolu | 1100 mm | ||||
| Pracovní plocha stolu | 1000x1500 mm | 1000x2000 mm | 1000x2500 mm | 1000x3000 mm | 1000x4000 mm |
| Posuv hyd. stolu | 1-25 m/min | ||||
| Vzdálenost mezi stojany | 1200 mm | ||||
| Rozměr kotouče (V.P x Š x I.P)-standard | 510x100x203 mm | ||||
| Otáčky vřetene 50/60Hz | 1150 ot/min | ||||
| Výkon motoru horizontální hlavy | 15 ( 18,5 ) kW | ||||
| Výkon motoru vertikální hlavy | 7,5 kW | ||||
| Hydraulický motor | 7,5 kW | ||||
| Čistá váha | 10000 kg | 13500 kg | 17500 kg | 22000 kg | 36500 kg |
| Hrubá hmotnost stroje | 13000 kg | 17000 kg | 21500 kg | 26500 kg | 41000 kg |
Rovinné brusky
pro efektivní broušení ploch a tvarůAutomatická rovinná bruska řady BP je určena pro efektivní a přesné broušení rovinných a tvarových ploch. Celková koncepce stroje vychází s filozofie společnosti: Dodávat moderní brousící stroje a technologie, které budou odpovídat požadavkům průmyslové výroby v 21. století.
Použití brusky:
Díky vysokému stupni automatizace a přesnosti najdou rovinné brusky M-MOOS uplatnění v mnoha oborech automobilového a leteckého průmyslu, při výrobě nástrojů, forem a také v globálním strojírenském průmyslu. Variabilita systému umožňuje vytvářet zákaznicky orientované programy a dodávat technologie podle potřeb každého zákazníka. I při broušení složitějších tvarů se nevyžadují absolutně žádné základy programování ani znalost ISO kódu.
Řídící systém X-Solution
+ Intuitivní a jednoduché ovládání
+ Snížení časových prodlev
+ Rychlejší tvorba programu
+ Možnost aktualizace a doplnění nových maker
+ Sofistikovaný management stroje
Prozkoumat možnosti
| Standardní výbava a provedení stroje |
|---|
| Elektromagnetická deska |
| Automatický demagnetizér |
| Výška osy vřetena od stolu 1100 mm |
| Brusný kotouč + příruba |
| Otáčky vřetena 1500 ot/min, plynulá regulace |
| Vřetenový motor Siemens s frekvenčním měničem |
| Hydraulický podélný posuv, proporcionální ventil |
| Servomotory Schnider v ose Y a Z |
| Řídící systém X-SOLUTION + 15" barevná dotyková obrazovka |
| Systém chlazení s papírovou filtrací a magnetickým separátorem |
| Návod k obsluze v ČJ |
| Automatický systém vyvažování kotouče |
| Lineární pravítka v ose Y a Z, přesnost 0,001 mm |
| Orovnávací zařízení na pracovním stolu |
| Oplach kanálků + pistol na oplach pracovního prostoru |
| Polokabinový kryt, 2x přední dveře dle CE norem |
| Automatický systém mazání |
| Sada nářadí k údržbě + plastový box |
| Pracovní osvětlení |
| MPG- Ruční elektronické kolečko |
| Vyvažovací stojánek + trn |
