Radiální vrtačka VR 63
Původní koncepce stroje z dílny Kovosvit MAS
Radiální vrtačky kompletované v ČR
s rychlým a odborným servisem a
Jednoduché a spolehlivá ovládání
posuvu a rychlosti otáček vřetena
Broušená základna a stůl
pro vrtačky ve zvýšení přesnosti
Výsoky výkon a kroutící moment
pro řezní závitů a silovém vrtání

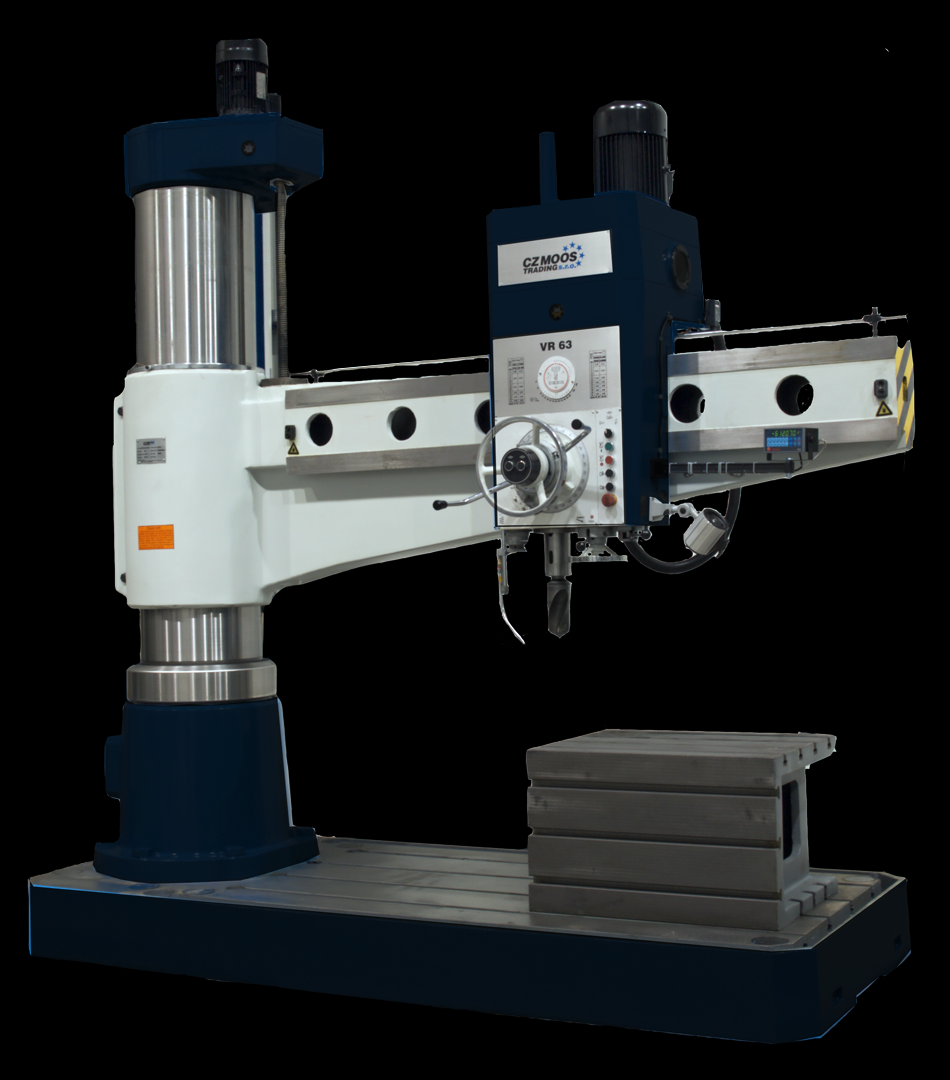

Radiální sloupová vrtačka
VR 63
Klíčové vlastnosti:
- Jednoduché ovladání
- Spolehlivý systém řazení posuvů a otáček
- Tuhá litinová konstrukce
- Motorický ovladáný zdvih ramena po sloupu
- Kalené a broušené vodící plochy ramene

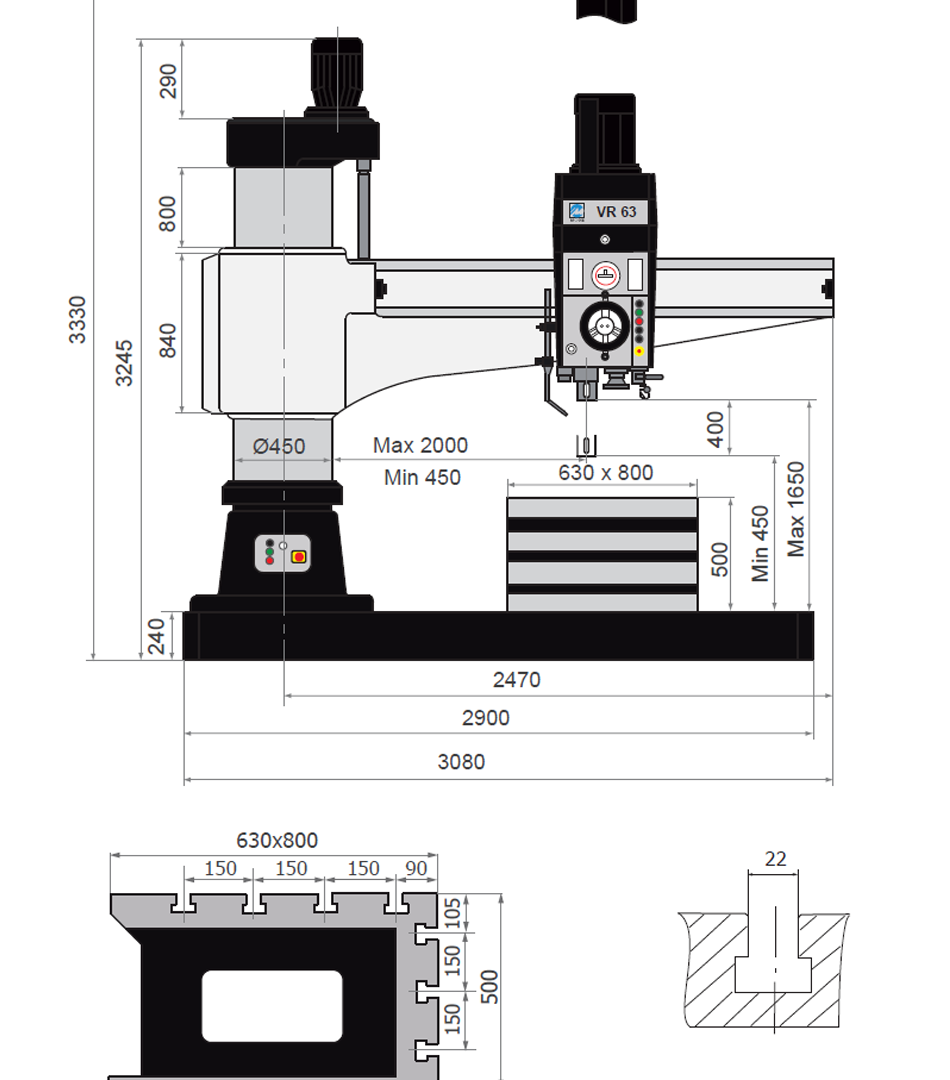

Technické parametry:
| Typ | VR 63 |
|---|---|
| Max. průměr vrtání (mm) | 63 |
| Vzdálenost vřeteno sloup (mm) | 450-2000 |
| Vzdálenost od špičky vřetena k ploše základny (mm) | 450-1650 |
| Pojezd vřetena (mm) | 400 |
| Kužel ve vřetenu | 5# |
| Otáčky vřetena (ot/min) | 25 -1600 |
| Počet převodových stupňů | 16 |
| Rozměr vrtací kostky (mm) | 630x800 |
| Pojezd vřeteníku (mm) | 1550 |
| Výkon hlavního motoru (kW) | 5,5 |
| Čistá váha stroje (kg) | 7300 |
| Celkové rozměry (dך×v) (mm) | 3080x1250x3245 |
Vykonné Radiální vrtačky
pro silové vrtání a řezání závitů Průmyslové radiální sloupové vrtačky umožňující vrtání, závitování, zarovnávání široké škály obrobků. Konstrukce vychází z klasických radiálních vrtaček vyráběných v bývalém Československu.
Jde o dostatečně tuhé a přesné a výkonné stroje s dlouholetou životností. Oproti starším typům, jako například VR 4A, poskytují současné vrtačky jednoduchý, rychlý a hlavně spolehlivý systém řazení (změny) otáček a pracovních posuvů.
Nejprodávanějším typem jsou vrtačky VR 50. Tato vrtačka s velikostí kužele Morse 5 disponuje tuhostí a velikosti jako VR4A
VR 50 je optimálním řešením pro většinu nástrojáren, které potřebuji zhotovit otvory do Ø50 mm a závity do velikosti M30. Při požadavku pro zhotovení větších průměrů doporučujeme zvolit větší modely VR 63 nebo VR 80, které disponují silnějším vřetenovým motorem a celkovou tuhostí.
Hlavní přednosti vrtaček řady VR
+ Vysoká univerzálnost
+ Hydraulické zpevnění vřeteníku,sloupu a ramene
+ Jednoduché ovladání
+ Spolehlivý systém řazení posuvů a otáček
+ Tuhá litinová konstrukce
+ Motorický ovladáný zdvih ramena po sloupu
+ Kalené a broušené vodící plochy ramene
Vysoký kroutící moment potřebný při silovém vrtání a závitovaní
| Vrtání | Řezání závitu | ||||
|---|---|---|---|---|---|
 |
VR 50 | Ø 50 |  |
VR 50 | M40/M30 |
| VR 63 | Ø 63 | VR 63 | M50/M40 | ||
| VR 80 | Ø 80 | VR 80 | M60/M50 | ||
| Standardní výbava a provedení stroje |
|---|
| Motorický pojezd ramene |
| Hydraulicky ovládané zpevnění sloupu a ramene |
| Systém chlazení obrobku |
| Vrtací kostka – pracovní stůl |
| Masivní litinové provedení |
| Hydraulicky ovládané zpevnění vřeteníku |
| Pracovní osvětlení - LED |
| Broušený povrch základny a upínacích ploch vrtací kostky |
| Automatický systém mazání vodících ploch sloupu |
| Pohyb ramene nahoru ( současně proběhne uvolnění ramene) |
| Protokol geometrické přesnosti |
| Prohlášení o shodě CE |
| Revizní zpráva elektro zařízení |
| Originál elektro schémat v ČJ |
| Bezpečností kryt vřetene – při otevření nastane automatické vypnutí |
| Černošedá : RAL 7021 a bílá: RAL 9003 |
| Návod k obsluze v ČJ |
