Univerzální hrotový soustruh

MoosTurn 500

Klíčové vlastnosti:
  • Přesné lícení během montáže
  • Tuhé lože vyztužené masivními žebry
  • Vysoká přesnost obrábění
  • Možnost řezat širokou řadu závitů
Technické parametry:
Typ stroje Jednotky MoosTurn 500C MoosTurn 500L
Oběžný průměr nad ložen mm 500
Oběžný průměr nad suportem mm 270
Oběžný průměr po vyjmutí můstku mm 700
Vzdálenost mezi hroty mm 1000, 1500, 2000
Rozsah otáček/ motor vřetene min-1 / kW 22 - 2000 / 5,5 22 - 2000 / 7,5
Vrtání / kužel vřetene mm 52 /Morse 6 77 /Morse 6
Podélný / příčný rychloposuv mm.min-1 3000/1500
Průměr/vysuv pinoly koníka mm 70/180
Kužel pinoly koníka Morse 5
Metrický závit MN./mm 29/ 0,5 - 40
Whitworthův závit MN./TPI 38/ 1 - 80
Modulový závit MN./mm 26/ 0,25 - 20
Dvojchodý závit MN./No. 31/ 2 - 72
Soustruhy vyrobeny v České republice
přesná kusová výroba a montáž

Hrotové soustruhy značky MoosTurn, navazují na populární řadu soustruhů řady SN z produkce TOS, které patří více jak 70 let k evropské špičce. Tato série se v mnoha provedeních vyrábí od 50. let 20 století, takže byla řádně prověřena několika generacemi soustružníků napříč celým kontinentem. Společnost M-MOOS si díky generálním opravám, které provádí od roku 1993, dokázala uchovat know-how výroby a náhradní díly, takže byla schopna navázat na původní výrobu.


Použití stroje:
Hlavním rysem těchto soustruhů je přesnost stroje a velmi zdařilé dílenské zpracování. Kvalita je zaručena kusovou produkcí, kdy je kladen velký důraz na ruční lícování. Stroje jsou vyráběny ve vysoké přesnosti podle norem DIN a jsou dostupné jak v metrickém tak palcovém provedení, kdy ve výbavě nechybí podpěrky a velká škála příslušenství.
Jsou určeny pro hrubovací a dokončovací práce středně velkých hřídelových i přírubových součástí, dále pro řezání závitů, vyvrtávání, soustružení kuželů i různých tvarových rotačních ploch

Standardní výbava a provedení stroje
1 Max. oběžný průměr nad ložem 500 mm 12 Systém chlazení obrobku
2 Točný průměr nad suportem 270 mm 13 Pracovní osvětlení
3 Točný průměr při vyjmutí můstku 700 mm 14 El. provedení 3x400V /50Hz
4 Vrtání vřetene 52 mm 15 Lícní deska 350 mm
5 Otáčky vřetene 22-2000 ot/min 16 Pevná luneta malá 10-115 mm
6 Ochrana vodícího šroubu a tyče 17 Pohyblivá luneta 120-180 mm
7 Sada výměnných kol 18 Tuhá litinová konstrukce
8 4-polohová nožová hlava 19 Zakončení vřetene ISO 702/III – B6 (Bajonet)
9 Zadní kryt po celé délce 20 Návod k obsluze
10 Ochranný kryt nožové hlavy 21 Výkon motoru 5,5 kW
11 Bezpečnostní kryt sklíčidla 22 Stavěcí podložky a šrouby

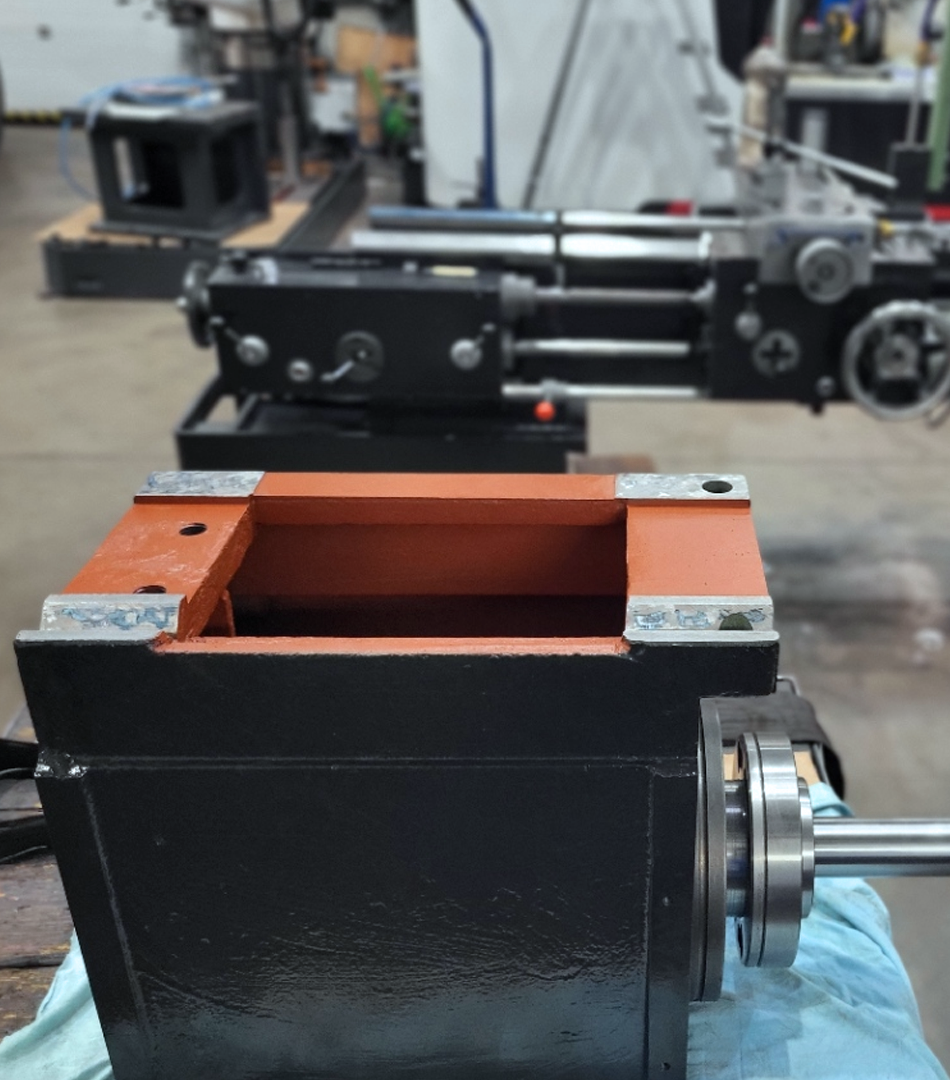

výroba soustruhu v ČR
